Plantillas Osciloscopio
Auxiliares en la identificación de fallas en cilindros en mediciones hechas con osciloscopio y sensores de
presión en el multiple de admisión, escape o
presión dentro del cilindro.
![](https://www.paypalobjects.com/es_XC/i/scr/pixel.gif)
![](https://scanator.com.mx/wp-content/uploads/2021/02/Diseño-sin-título-1.gif)
PARA ANALISIS DE COMPRESIÓN Y PRESION EN MULTIPLE DE ADMISIÓN Y ESCAPE
Configurable y de fácil uso.
Transparencia seleccionable
Descargalo y compralo en esta pagina.
![](https://scanator.com.mx/wp-content/uploads/2021/02/Compresion.png)

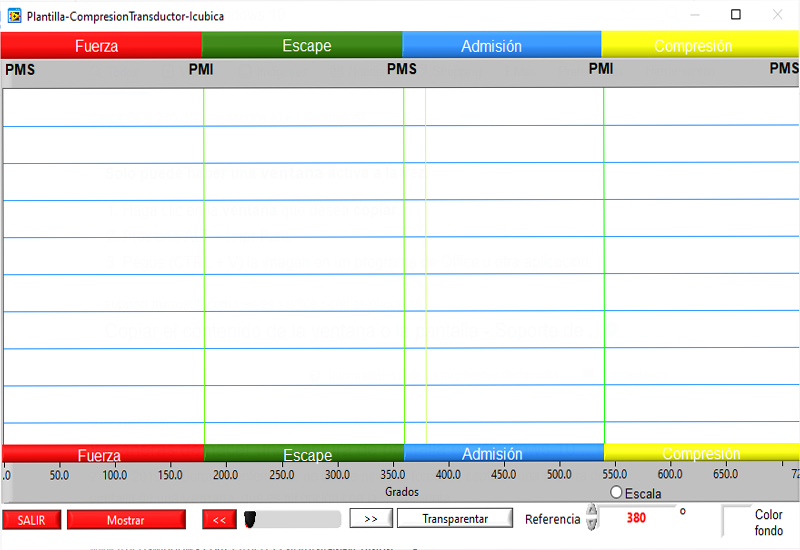

Plantilla Compresión
Plantilla con transparencia seleccionable, escala de 0 a 720 grados, identificacion de 4 tiempos (cada 180 grados)
![](https://scanator.com.mx/wp-content/uploads/2021/02/Plantilla4tiempos.jpg)

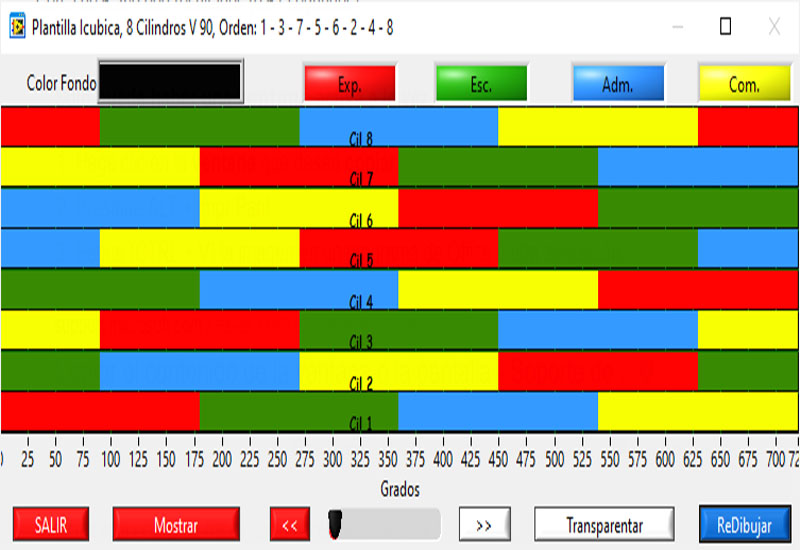

Plantilla 4 Tiempos
Plantilla con identificación de cuatro tiempos y seleccion de numero de cilindros, asi como el orden de encendido.
![](https://scanator.com.mx/wp-content/uploads/2021/02/Compresionnegra.png)

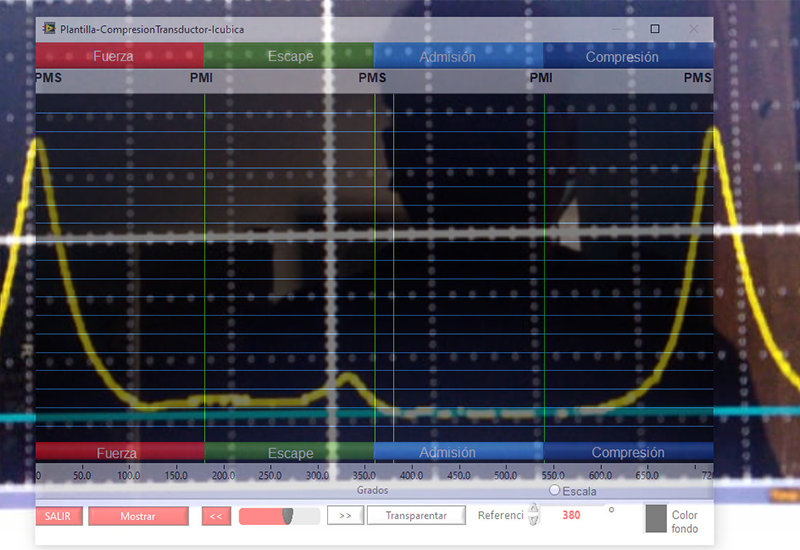

Compresión, otras funciones
Identificador configurable (preset de 380 grados), fondo de pantalla configurable en color, escala de vacio configurable.
![](https://scanator.com.mx/wp-content/uploads/2021/02/Plantillatodos-los-tiempos.png)

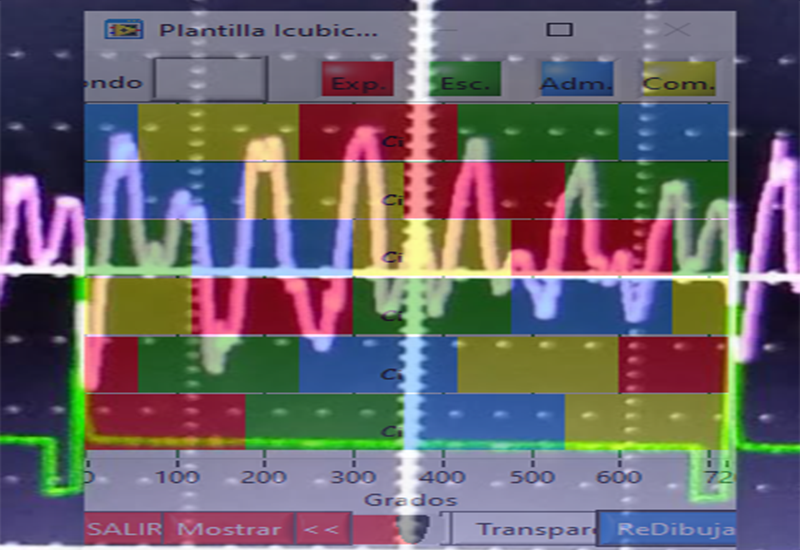

Plantilla todos los tiempos
Idenficación de todos los tiempos y todos los cilindros. Para evaluación de comportamiento de multiple de admisión y escape.
![](https://scanator.com.mx/wp-content/uploads/2021/02/Plantillatiemposdeadmision.jpg)

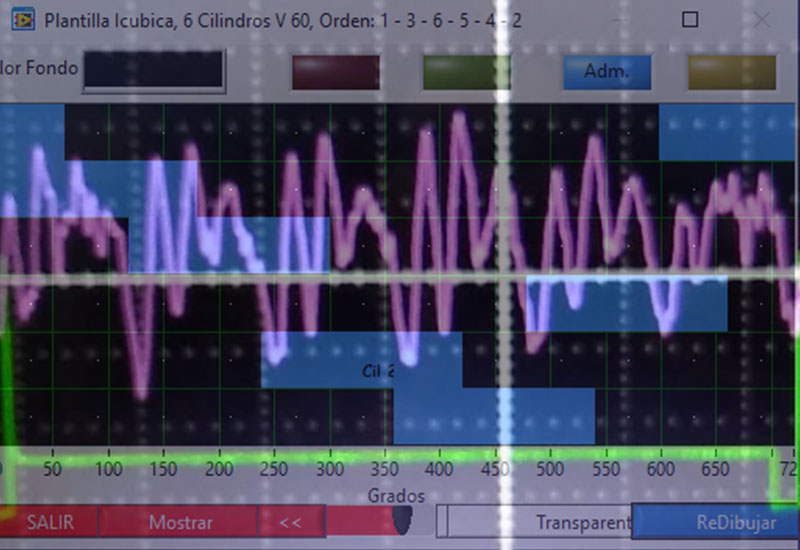

Plantilla tiempos seleccionados
Selección del tiempo que se dea visualizar, para identificación especifica de evolución de la señal.
![](https://scanator.com.mx/wp-content/uploads/2021/02/Menus.png)

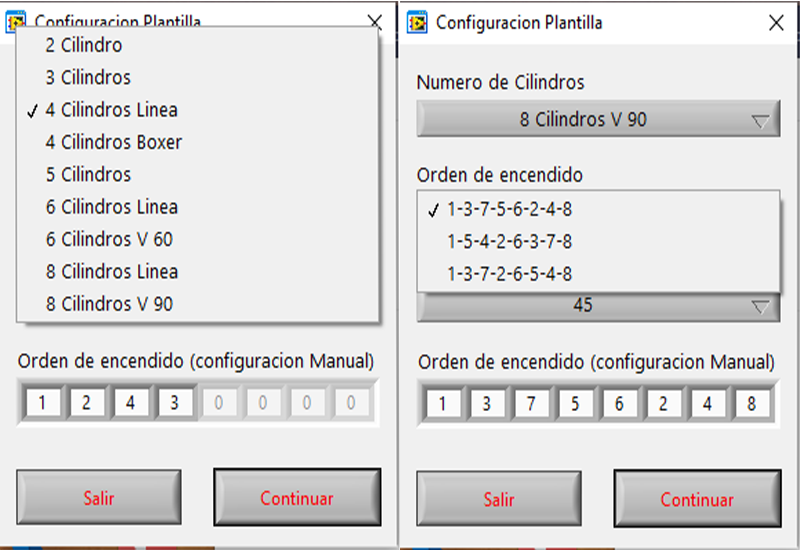

Menús
Menú de selección de numero de cilindros, orden de encendido (modo manual o automático)
