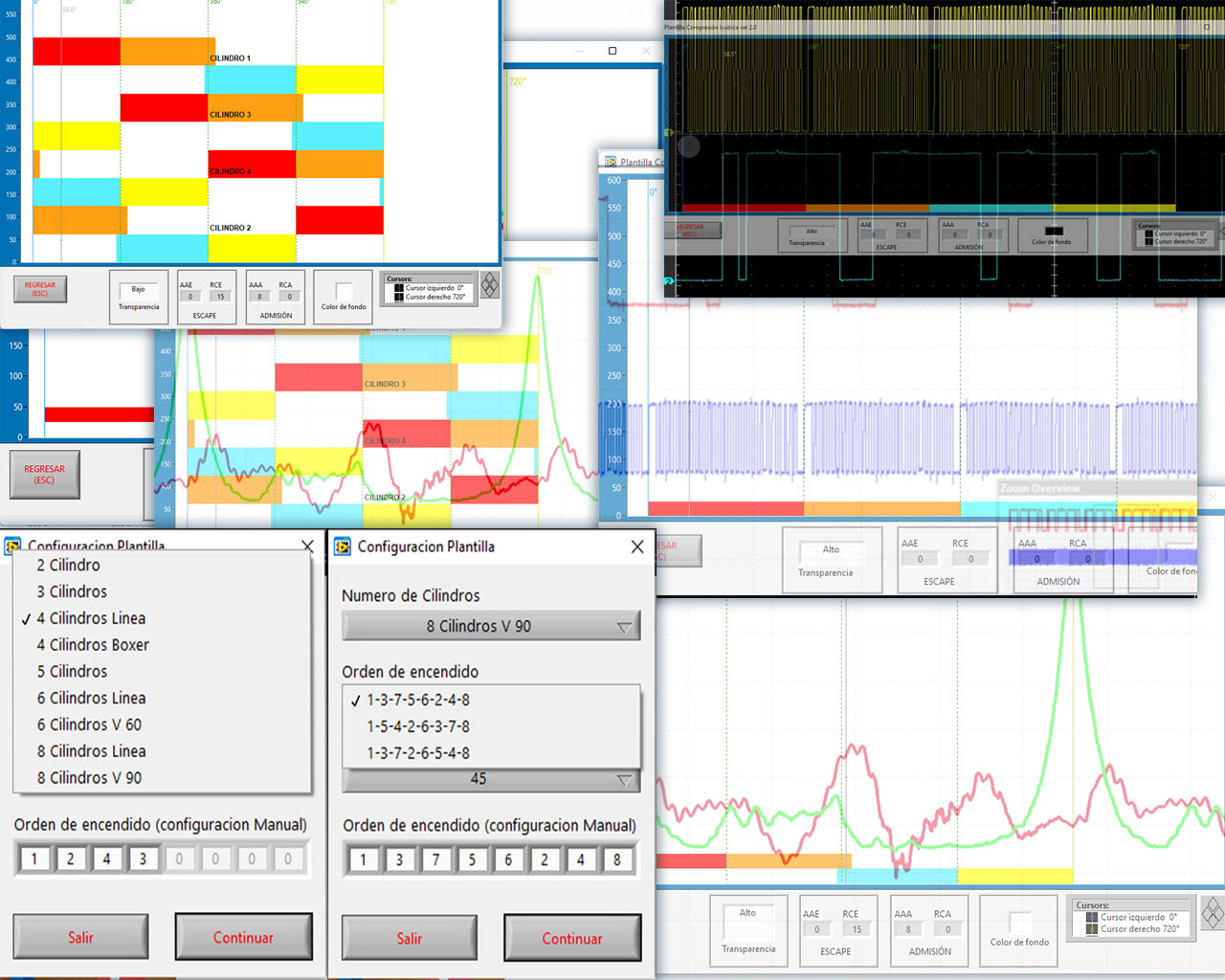

Plantillas Osciloscopio
Auxiliares en la identificación de fallas en cilindros en mediciones hechas con osciloscopio y sensores de
presión en el multiple de admisión, escape o
presión dentro del cilindro.
![](https://www.paypalobjects.com/es_XC/i/scr/pixel.gif)
![](https://scanator.com.mx/wp-content/uploads/2022/10/Plantillas_Osciloscopio.jpg)
PARA ANALISIS DE COMPRESIÓN Y PRESION EN MULTIPLE DE ADMISIÓN Y ESCAPE
Configurable y de fácil uso.
Transparencia seleccionable
Descargalo y compralo en esta pagina.
![](https://scanator.com.mx/wp-content/uploads/2022/07/PlantillaCompresion.png)
![](https://scanator.com.mx/wp-content/uploads/2022/07/Resultado2.png)

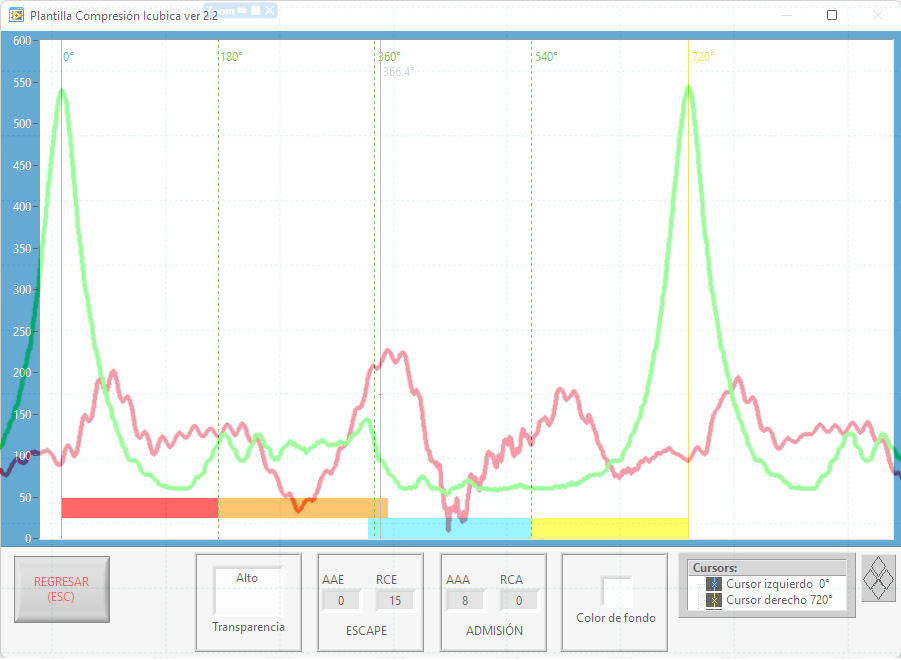

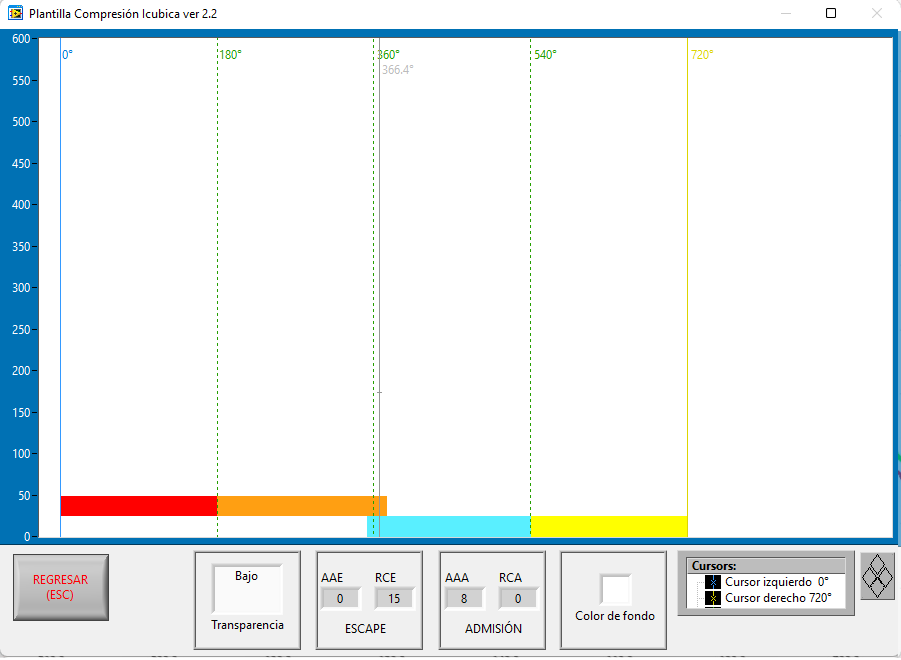

Plantilla Compresión
Plantilla con transparencia seleccionable, escala de 0 a 720 grados, identificacion de 4 tiempos (cada 180 grados)
![](https://scanator.com.mx/wp-content/uploads/2022/07/PlantillaTiempos.png)
![](https://scanator.com.mx/wp-content/uploads/2022/07/Resultado1.png)

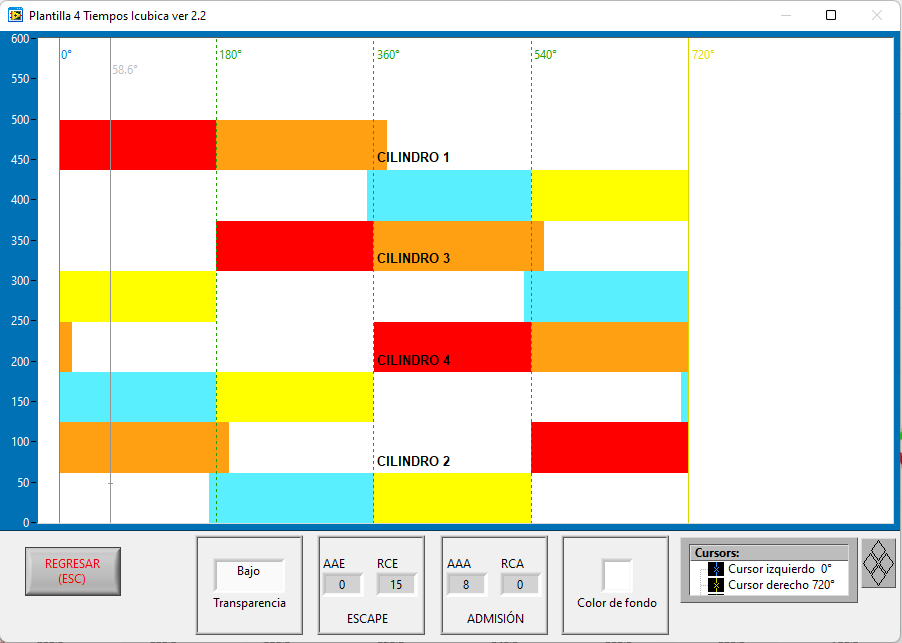

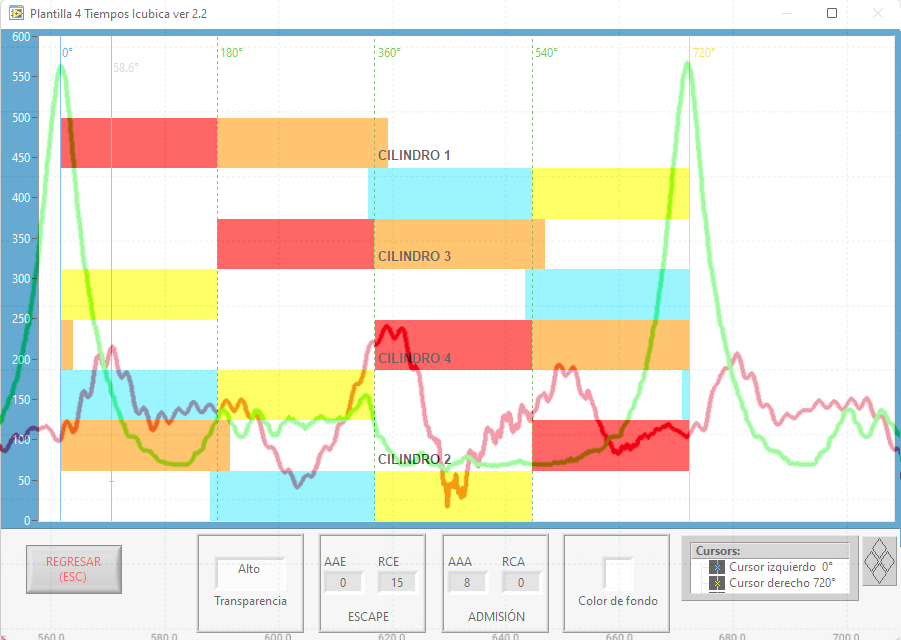

Plantilla 4 Tiempos
Plantilla con identificación de cuatro tiempos y seleccion de numero de cilindros, asi como el orden de encendido.
![](https://scanator.com.mx/wp-content/uploads/2022/07/OtraImagen-AutoFalla.png)
![](https://scanator.com.mx/wp-content/uploads/2022/07/OtraImagen-AutoOK.png)

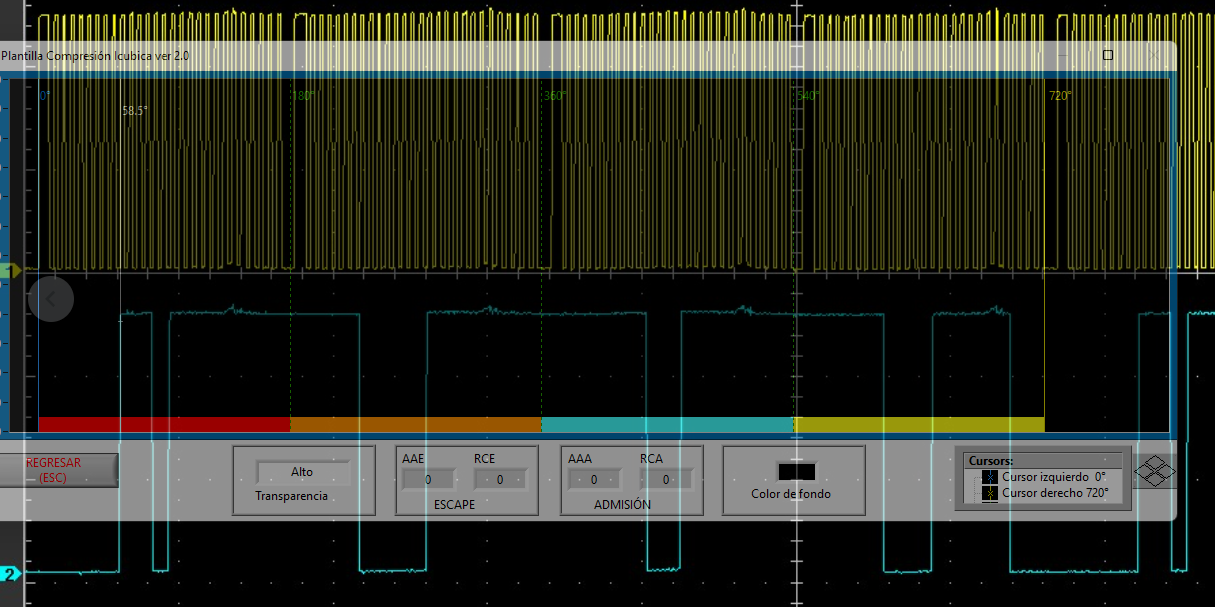

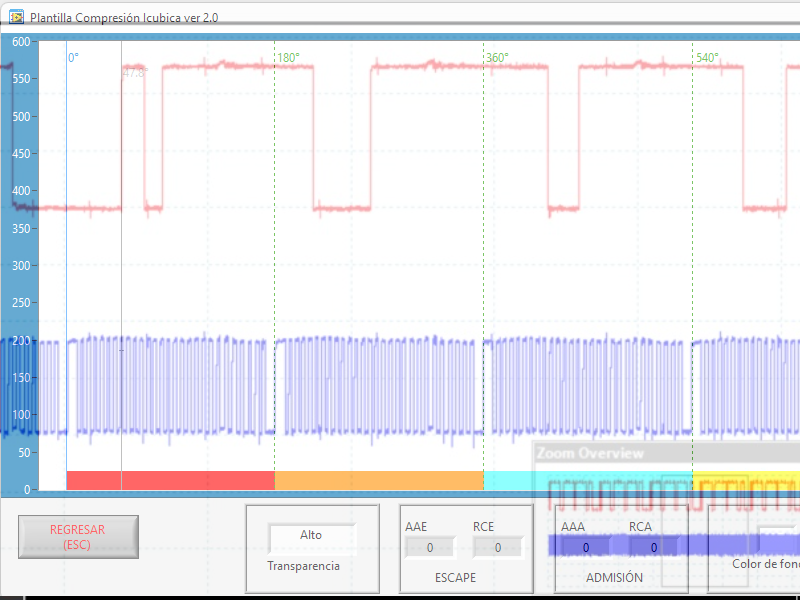

Otras funciones
Identificación de corrimiento en grados de patrones de señales de giro, tales como CKP y sus correspondientes CMP, u otras mediciones que involucren transformación de tiempo a grados.
![](https://scanator.com.mx/wp-content/uploads/2021/02/Menus.png)
Menús
Menú de selección de numero de cilindros, orden de encendido (modo manual o automático)
Compra las plantillas para osciloscopio aquí por solo $500 MXN (30 USD)
Costo de instalacion asistida via anydesk $200 (en caso de requerirlo)
