¿Que es el CKP22 Plus?

Simulador / Graficador

Unidad principal

Dispositivo de control inalámbrico (Bluetooth) o en su nueva versión (USB) para simular las siguientes señales:

Simulador

2 Señales analógicas independiente de 0 a 5 Volts
2 Señales PWM independientes a 3.9 kHz
Simulador APP

1 Señal APP1
1 Señal APP2 (APP1/2)

Simulador CKP/CMP1 Y 2 (base de datos actualizable vía software)

Señal digital CKP predefinida (resolución de 1 grado)
Señal digital CMP1 predefinida (resolución de 0.5 grados)
Señal digital CMP2 predefinida (resolución de 0.5 grados)

Controlado por software que corre en Windows (desde XP hasta 10)

Tambien es Graficador

Velocidad de adquisición de datos     10 kMps
Impedancia de entrada                         1 MOhm
Voltaje Máximo                                      20 Volts
Acoplamiento                                         DC
Canales                                                    2

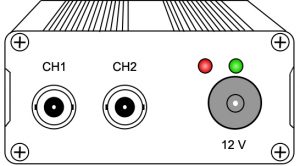

Frontal
Fontal Simulador

CH1…Entrada para graficador
CH2…Entrada para graficador
12V…Alimentación de energía (10-15 volts)

Posterior
Posterior Simulador

Conector DB9 Hembra, salidas:

Pin 1…Tierra, negro
Pin 2…Salida Analógica 1 (APP2), cable verde
Pin 3…Salida Análogo 2, cable gris
Pin 4…Salida Análogo 3 (APP1), cable morado
Pin 5…Salida control PWM1 (CMP1), cable amarillo
Pin 6…Salida cotrol PWM2 (CKP), cable naranja
Pin 7…5 volts, cable rosa (solo las primeras versiones)
Pin 8…Salida CMP2, cable azul
Pin 9…Voltaje de fuente, cable rojo

Se incluye

Unidad principal, 2 cables BNC-caimán, Cable señales DB9, Acoplador de impedancia y Cable de alimentación.

Opcional

Módulo de potencia para prueba de cuerpos de aceleración

Instalación

  1. Introduce CD, instala software (ver guia de instalación)
  2. Agrega el simulador a tu laptop (o PC) como dispositivo Bluetooth
  3. Al finalizar los procesos anteriores ya puedes comenzar a interactuar con el simulador
