Simulador de CKP22 PLUS
Creador: ICUBICA

¿Que es el CKP22 Plus?

Descarga de CKP22 Plus

Guía de instalación

Funciones:

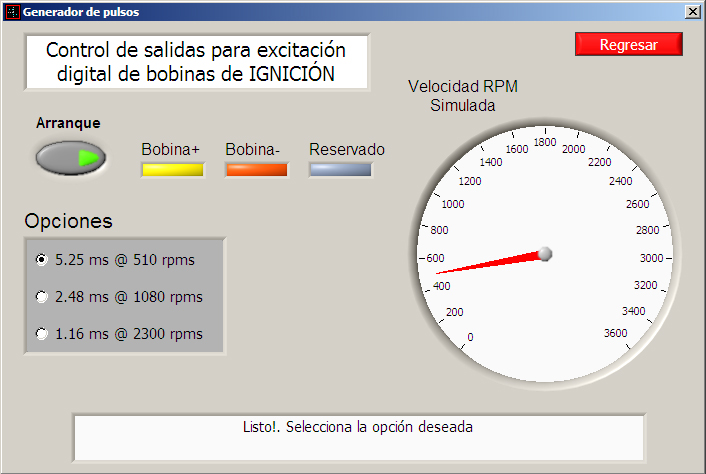

Simulación de salidas

Simulación de sensores
Simulación de señales de control PWM

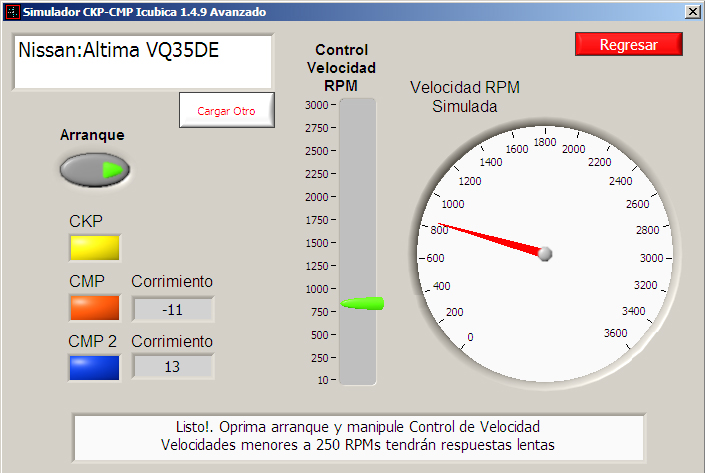

Simulación de CKP, CMP1 y CMP2

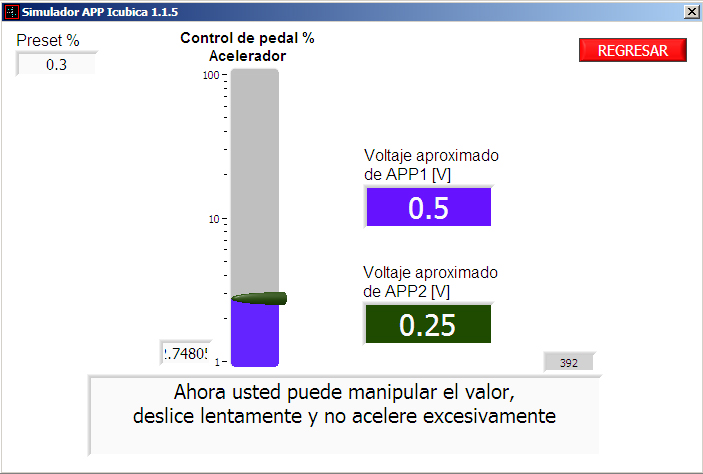

Simulación simultanea APP1 y APP2

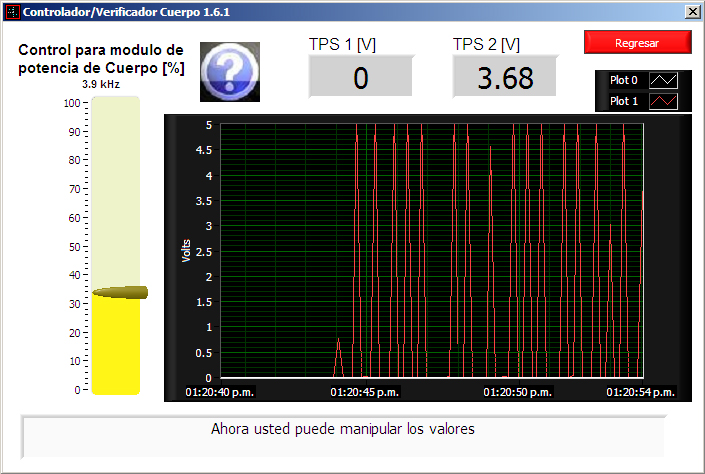

Prueba para cuerpo de aceleración

Graficación (Ligar a la pantalla de Graficación)

2 CH
10 kHz
0-20 Volts
0-400 Volts (con atenuador 20:1) atenuador no incluido

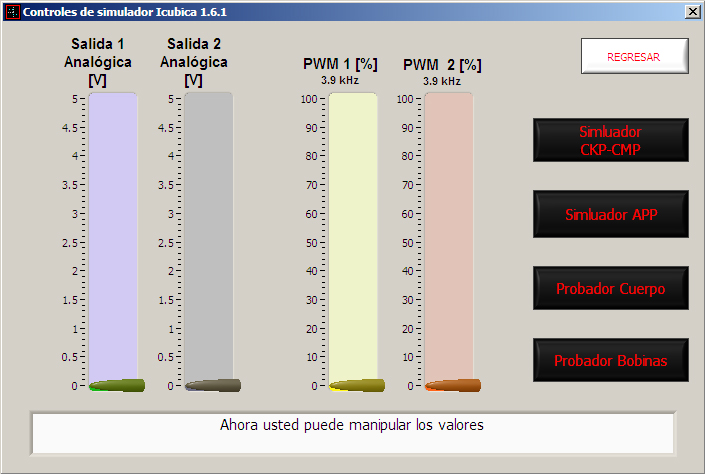

Pantalla de simulación sensores/señales de control

Simulador de sensores:
0-5 volts, 2 salidas analógicas independientes
Simulador de APP
Simulador de señales de control
0-5 voltas, 2 salidas PWM con frecuencia de 3.9 kHz

Esta sección sirve para simular de modo simultaneo 2 señales analógicas independientes para poder cambiar el voltaje de las lineas en donde se conecten las lineas de color Morado y Gris para poder cambiar el valor y hacer verificación del cambio de señal de entrada de a la ECU de los diferentes sensores (ECT, IAT, MAF, MAP, TPS, APP, entre otros) + 2 señales de control PWM que podrían servir para controlar transistores o módulos de potencias para verificación de actuadores (VVT, EGR, Cuerpo de aceleración, entre otros).

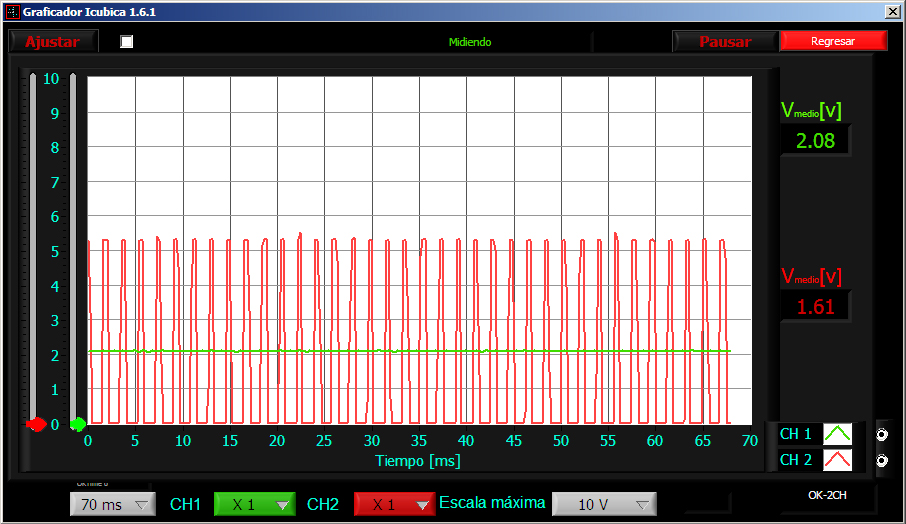

Pantalla de graficación

Usa este instrumento para monitorear de manera grafica el cambio de voltaje en donde tu quieras, sensores, actuadores, voltaje de bateria, alimentación de computadoras, etc…

Con esta función captura la sincronización CKP/CMP del vehículo deseado, mándala a nuestro correo: smdingenieria@gmail.com y en breve la anexaremos como una señal en el simulador CKP/CMP
